導讀：表面粗糙度,直接影響機器的使用壽命.正確理解表面粗糙度的概念,合理地選擇表面粗糙度的評定參數及數值對保證機器的功能要求、提高經濟效益十分重要.本文詳細闡述了表面粗糙度的選擇、應用及在圖樣上的標注.

表面粗糙度是指零件表面微小峰谷的高低程度和間距狀況,是微觀幾何形狀特性的指標.它主要是由機械加工中刀具與加工表面間的摩擦,切屑分離時的塑性,工藝系統的高頻振動形成的,直接影響機械零件的表面的耐磨性、配合性質、抗腐蝕性、疲勞強度、密封性、外觀質量、表面涂層質量從而影響機器的使用壽命.由此可見,零件設計中的表面粗糙度要求,是幾何精度設計中必不可少的一方面.隨著現代化工業生產的不斷發展,尖端技術、國防工業和精密工程等對零件的表面質量提出了越來越高的要求.因此,合理選擇表面粗糙度顯得尤為重要.

1. 表面粗糙度的評定參數

（1）輪廓的算術平均偏差 Ra在取樣長度lr范圍內,輪廓上各點至中線的縱坐標值 Z(x 的絕對值的算術平均值；

（2）輪廓的最大高度 Rz Rz——在一個取樣長度 lr范圍內,最大輪廓峰高 Rp與最大輪廓谷深 Rv之和的高度；

（3）輪廓單元的平均線高度Rc在一個取樣長度范圍內所有輪廓單元的高度Zti的平均值；

（4）輪廓單元的平均寬度RSm（間距參數）在一個取樣長度范圍內所有輪廓單元的寬度Xsi的平均值；

（5）輪廓支承長度率Rmr(C是指在給定水平位置c上的輪廓實體材料長度 ML(c)與評定長度的比率.

2. 表面粗糙度的圖形符號及其含義

2.1 指定表面是用去除材料的方法獲得的，如通過機加工獲得的表面。

表示指定表面是用不去除材料的方法獲得的，此圖形符合也可用于表示上道工序形成的表面，不管是否去除材料。

2..2 表面粗糙度要求的圖樣標注

（1）標注在輪廓線上或指引線上,表面粗糙度要求可標注在輪廓線上, 其符號應從材料外指向并接觸表面,必要時, 表面粗糙度也可用帶箭頭或黑點的指引線引出標注；

（2）在不致引起誤解時, 表面粗糙度要求可以標注在裝配結構給定的尺寸線上；

（3）表面粗糙度也可標注在形位公差框格的上方；

（4）如果在工件的多數( 包括全部) 表面有相同的表面結構要求時, 則其表面結構要求可統一標注在圖樣的標題欄附近.此時, 表面結構要求的符號后面應有: 在圓括號內給出無任何其它標注的基本符號, 不同的表面結構要求仍應直接標注在圖形中；

（5）在圖紙空間有限時可用簡化注法.

2..3 在圖樣中一般采用圖形法標注表面結構要求

新標準允許用文字的方式表達表面結構要求.新標準規定,在報告和合同的文本中可以用文字“APA”、“MRR”、“NMR”分別表示允許用任何工藝獲得表面、允許用去除材料的方法獲得表面以及允許用不去除材料的方法獲得表面.例如,對允許用去除材料的方法獲得表面、其評定輪廓的算術平均偏差為0.8這一要求,在文本中可以表示為“MRR Ra0.8”.

3. 表面粗糙度的選擇及其應用

零件的每一個表面都必須規定表面粗糙度的技術要求,其主要內容有兩項： 選擇哪些評定參數；評定參數的允許值選多大.

表面粗糙度輪廓的評定參數及允許值的大小應根據零件的功能要求和經濟性來選擇.

3..1 評定參數的選擇

如無特殊要求,一般僅選用高度參數.推薦優先選用Ra值,因為Ra能充分反映零件表面輪廓的特征.以下情況下例外：

當表面過于粗糙（Ra＞6.3μm）或過于光滑（Ra＜0.025μm）時,可選用Rz,因為此范圍便于選擇用于測量Rz的儀器測量.

當零件材料較軟時,因為Ra一般采用觸針測量.

當測量面積很小時,如頂尖、刀具的刃部、儀表的小元件的表面,可選用Ry值.

R論文范文 —用于對涂漆性能、抗裂紋和抗腐蝕等有要求時；Rmr(c)—用于對耐磨性和接觸剛度等有要求時,但同時要給出C值.

3..2 零件表面粗糙度數值的選用

零件表面粗糙度數值的選用,應該既要滿足零件表面功用要求,又要考慮經濟合理性.選用時要注意以下問題：

１）在滿足功用的前提下,盡量選用較大的表面粗糙度數值,以降低生產成本.

２）一般情況下,零件的接觸表面比非接觸表面的粗糙度參數值要小.

３）受循環載荷的表面極易引起應力集中的表面,表面粗糙度參數值要小.

４）配合性質相同,零件尺寸小的比尺寸大的表面粗糙度參數值要小；同一公差等級,小尺寸比大尺寸、軸比孔的表面粗糙度參數值要小.配合性質要求高的結合表面,配合間隙小的配合表面以及要求連接可靠、受重載的過盈配合表面,Ra數值小.

５）運動速度高、單位壓力大的磨擦表面比運動速度低,單位壓力小的磨擦表面的粗糙度參數值小.

６）要求密封性、耐腐蝕的表面其粗糙度參數值要小.特殊應按標準規定確定粗糙度值.

表面其粗糙度參數值：μm

Ra： 0.012 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 12.5 25 50

Rz： 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 12.5 25 50 100 200

3..3 參數值的選用方法

可用類比法來確定.一般尺寸公差、表面形狀公差小時,表面粗糙度參數值也小,但不存在確定的函數關系.如機床的手輪或手柄.

一般情況下,它們之間有一定的對應關系,設形狀公差為T,尺寸公差為IT,它們之間的關系可參照以下對應關系：

若T≈0.6 IT,則Ra≤0.05IT；Rz≤0.2IT

T≈0.4IT,則Ra≤0.025IT；Rz≤0.1IT T≈0.25IT,則Ra≤0.012IT； Rz≤0.05IT

T＜0.25IT,則Ra≤0.15T；Rz≤0.6T

3.4 參數值的選用也可把粗糙度的選擇同零件類型聯系起來.機械零件設計手冊中把零件分為精密零件、普通精密零件及通用零件三種類型.

第1類精密零件：Ra≥1.6Ra≤0.008×IT

Ra≤0.8Ra≤0.010×IT主要應用在精密儀器、儀表、精密量具的表面、極重要零件的摩擦面,如汽缸的內表面、精密機床的主軸頸、坐標鏜床的主軸頸等.

第2類普通精密零件：Ra≥1.6Ra≤0.021×IT,Ra≤0.8Ra≤0.018×IT主要應用在如機床、工具、與滾動軸承配合的表面、錐銷孔,還有相對運動速度較高的接觸面如滑動軸承的配合表面、齒輪的輪齒工作面等.

第3類通用零件：Ra≤0.042×IT,如箱蓋、套筒,要求緊貼的表面、鍵和鍵槽的工作面；相對運動速度不高的接觸面,如支架孔、襯套、帶輪軸孔的工作表面、減速器等等.

總之,即要考慮零件的功能要求又要考慮經濟行,選擇合理的表面粗糙度輪廓的評定參數及數值,正確標注在零件圖上.

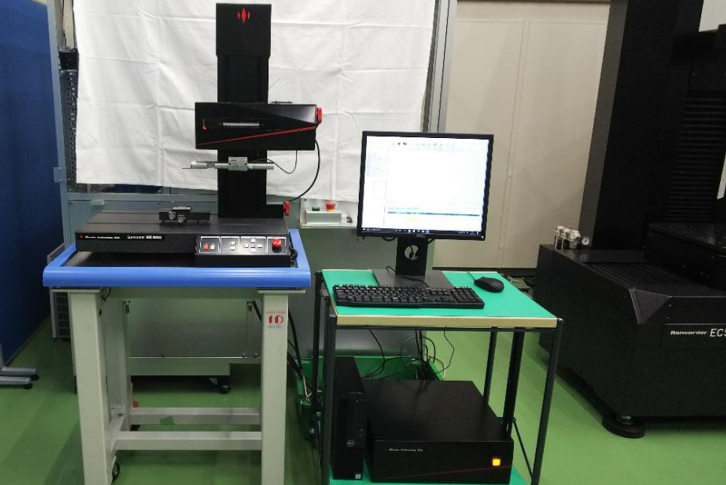

日本進口的KOSAKA 粗糙度儀，推出升級型號SE800,移動速度更快，立柱行程增加，還可搭載非接觸式光學測量傳感器，能夠全方位滿足粗糙度、波紋度或兩者同時檢測的需求。日本品質，值得信賴！
