導讀：本文解釋了日本小坂研究所生產的Kosaka臺階儀ET200A，其直動式測量原理和業界其他采用杠桿式測量原理的臺階儀有何種區別，以及這種區別給臺階儀精度帶來的影響。

臺階儀測量結果精度如何，跟其傳感器的工作原理息息相關。臺階儀全都是接觸式測量，目前業界的臺階儀，其工作原理大概有兩種：直動式運動軌跡與杠桿式運動軌跡，兩種不同的運動軌跡，也決定了不同的精度和重現性。

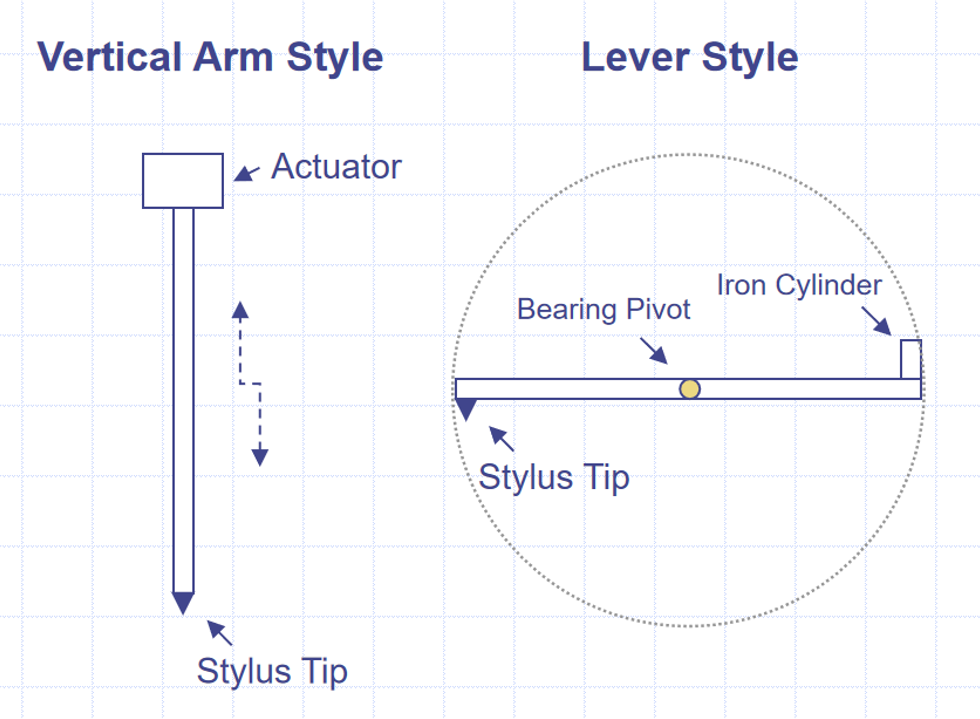

如上圖，右側是采取杠桿式運動軌跡的傳感器測量原理。以中間黃色的Bearing Pivot為支點，通過右邊的Iron Cylinder上下運動，從而調節左邊下方臺階儀測針尖（Stylus Tip）的高低。這種原理從根本上決定了測針尖的運動軌跡是圓弧狀的，因此最終測量的數據會產生誤差。所以，采用此原理的臺階儀，其測定結果都需要進行“圓弧補償”，即通過數學運算的方式彌補這種誤差。但是，納米甚至納米以下級別的測量，即使是這種程度的誤差也會影響設備的精度與數據的再現性。

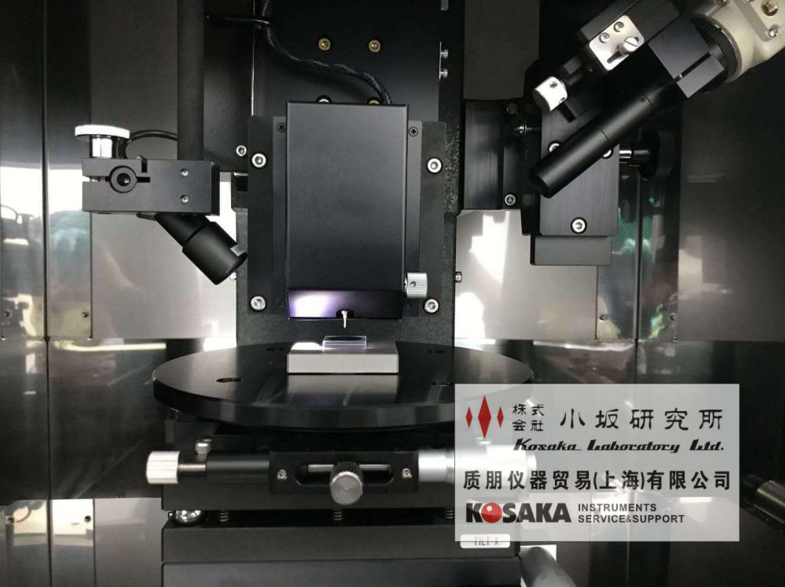

針對此問題，小坂研究所臺階儀ET200A的傳感器使用了獨特的直動式運動軌跡。如上圖左側可見，與差動變壓傳感器相連接的測針直上直下，當測針尖劃過樣品表面時，表面微細形狀的變化就可以真實地反應出來，獲得最精準的數據，無需擔心其他因素的影響。

直動式運動軌跡在設備的精度和數據的重現性方面帶來的直接結果是：在200萬倍放大倍率下，設備Z軸分辨率可達0.025nm；測量1um以下的臺階時，1σ的數據再現性為0.3nm或更小（理想震動條件下，載物臺中心測量臺階高度標準片10次）。

因此，如果您的測量需求對精度和重現性的要求較高（亞微米、納米級別），歡迎來電垂詢，我們將為您提供免費測樣服務，幫您解決測量需求！

日本進口的KOSAKA 臺階儀，有ET200A，ET4000系列和ET10000系列，分別對應：學術和科研單位的研發測量（例如工程系、材料系和機電系的材料測量需求），面板、光伏、半導體等產業工廠自動化測量和超大型工廠全自動化測量的需求。
