臺積電（TSMC）公司1987年成立于臺灣，全球首創專業積體電路制造代工服務，發展30余年，穩坐全球晶圓代工頭把交椅。

01 臺積電創始人張忠謀博士有多牛？

張忠謀1931年，生于浙江寧波。

● 1949年，18歲的張忠謀進入美國哈佛大學，全校1000多位新生，他是唯一的中國人

● 1954年，獲美國麻省理工學院機械系碩士學位

● 1964年，獲美國斯坦福大學電機系博士學位

（哈佛、麻省理工、斯坦福，這是一般人嗎？）

● 1972年，成為美國德州儀器公司第三號人物，僅次于董事長和總裁

● 1987年，在臺灣新竹科學園區創建了全球第一家專業代工公司——臺灣積體電路制造公司（臺積電）

● 2017年，臺積電市值超越Intel，成全球第一大專業半導體制造企業。

從“第一家”到“第一大”，臺積電用了30年。2018年6月5日，張忠謀在股東大會上宣告正式退休。

● 臺灣人則尊稱他為“半導體教父”

● 美國媒體評為半導體業50年歷史上最有貢獻人士之一和全球最佳經理人之一

● 國際媒體稱他是“一個讓對手發抖的人”

02 全球首家官宣啟動2nm工藝研發的企業

英特爾進入 10nm 工藝時代并將在后年轉入 7nm，臺積電、三星則紛紛完成了 7nm 工藝的布局并奔向 5nm、3nm。而近日，臺積電官宣：正式啟動2nm工藝的研發，工廠設置在位于臺灣新竹的南方科技園，預計2024年投入生產。

在2nm之前，臺積電還要接連經歷7nm、6nm、5nm、3nm等多個工藝節點。其中，7nm+首次引入 EUV 極紫外光刻技術，目前已經投入量產；6nm 只是 7nm 的一個升級版，明年第一季度試產；5nm 全面導入極紫外光刻，已經開始風險性試產，明年底之前量產，蘋果 A14、AMD 五代銳龍 (Zen 4 都有望采納)；3nm 有望在 2021 年試產、2022 年量產。

在臺灣地區

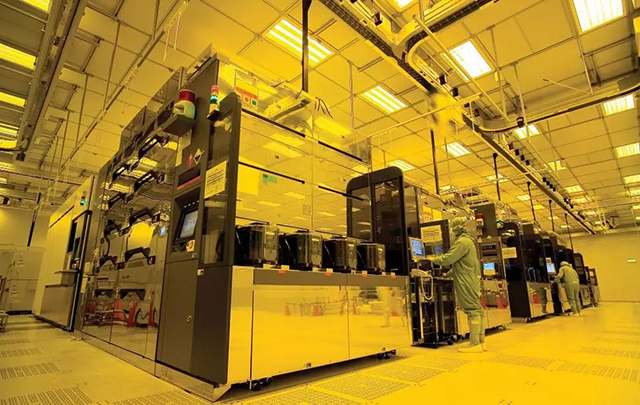

● TSMC目前擁有3座十二英寸超大晶圓廠（GIGAFAB® Facilities）

● 4座八英寸晶圓廠

● 1座六英寸晶圓廠

在大陸

● 南京有臺積電（南京）有限公司——12英寸晶圓廠+設計服務中心

● 上海有臺積電（中國）有限公司——8英寸晶圓廠

在美國

有全資子公司——WaferTech

臺積電公司有深厚的制造技術，不斷引入物聯網、智能化裝備和移動式機器人甚至機器學習技術，從「自動化」向「智能化」邁進，有效提升生產效率、彈性和品質，同時最大化成本效益，并加速全面創新。
