圓度儀是一種用于精確測量圓形工件形狀精度的儀器。它主要用于測量工件的圓度、圓柱度、同軸度、垂直度等形位公差。其工作原理是通過傳感器探測工件表面輪廓，將物理位移轉換為電信號，然后經過放大、濾波等處理，再通過計算系統得出圓度等相關參數。圓度儀自身具備較高的精度要求，其中圓度儀的軸向回轉精度和徑向回轉精度是衡量其性能的重要指標。

軸向回轉精度：

指圓度儀主軸在繞其軸線旋轉時，沿軸線方向的位置變動量。理想情況下，主軸旋轉時在軸向應保持固定位置，但實際中會因軸承精度、軸系結構等因素產生微小位移。軸向回轉精度一般在幾微米到幾十微米之間，高精度圓度儀可達到1微米以下。例如在精密機械加工的工件圓度測量中，若軸向回轉精度不足，可能導致測量出的圓度數據在軸向出現偏差，影響對工件整體圓度的準確評估。

徑向回轉精度：

是指主軸在旋轉時，其徑向方向上的跳動量。這一精度同樣受軸承質量、主軸制造精度等因素影響。普通圓度儀的徑向回轉精度通常在5微米至10微米左右，而用于高精度測量的圓度儀，其徑向回轉精度可優于0.1微米。在光學鏡片等對圓度要求極高的零部件測量中，徑向回轉精度直接關系到測量結果的準確性，若精度不夠，會誤判鏡片的圓度質量，影響產品的光學性能。

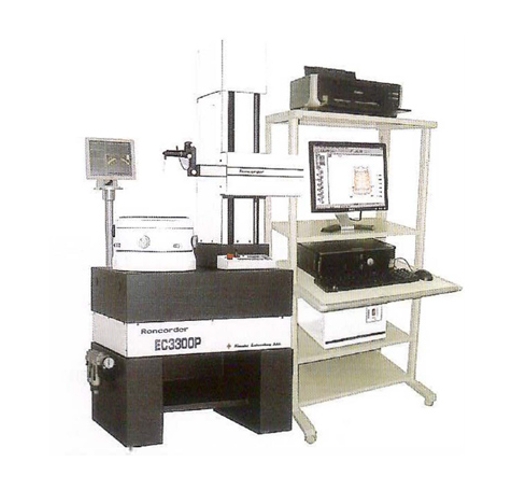

日本進口KOSAKA圓度儀，有EC1800系列、EC2500系列、EC3000系列及EC4000/5000系列，可測量圓度相關形狀，具有高軸向、徑向回轉精度，高精度測量及多應用測量的特性。
